Oscilograf BM430 je jednopaprskový širokopásmový oscilograf s výměnnými předzesilovacími jednotkami pro oba směry vychylování a dvěma časovými základnami. Výhodnou kombinací těchto jednotek lze oscilograf BM430 využívat pro většinu oscilografických měření. Kmitočtový rozsah zesilovačů a cejchovaných časových základen se širokými možnostmi spouštění a synchronizace je zvláště vhodný pro měření v pulsní technice.

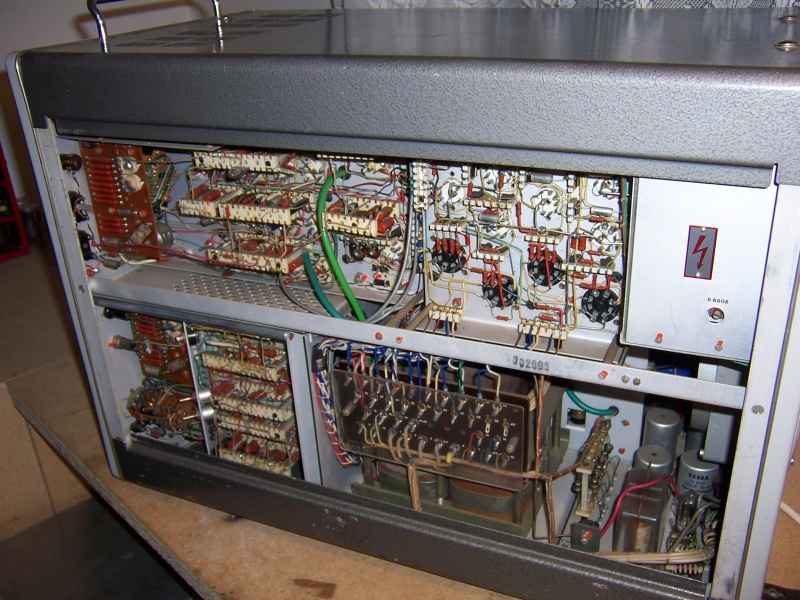

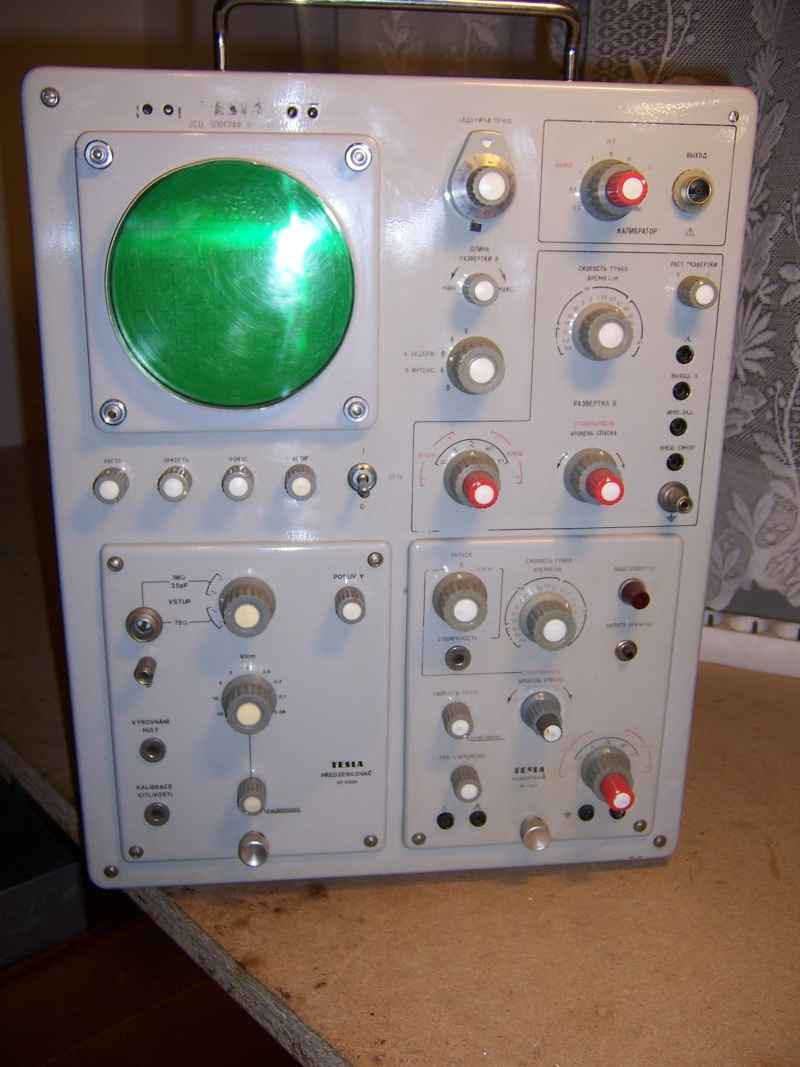

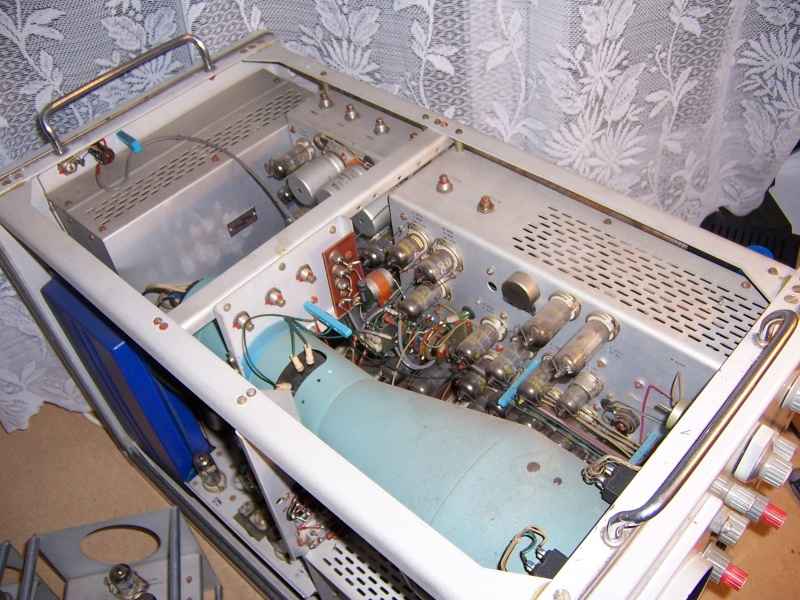

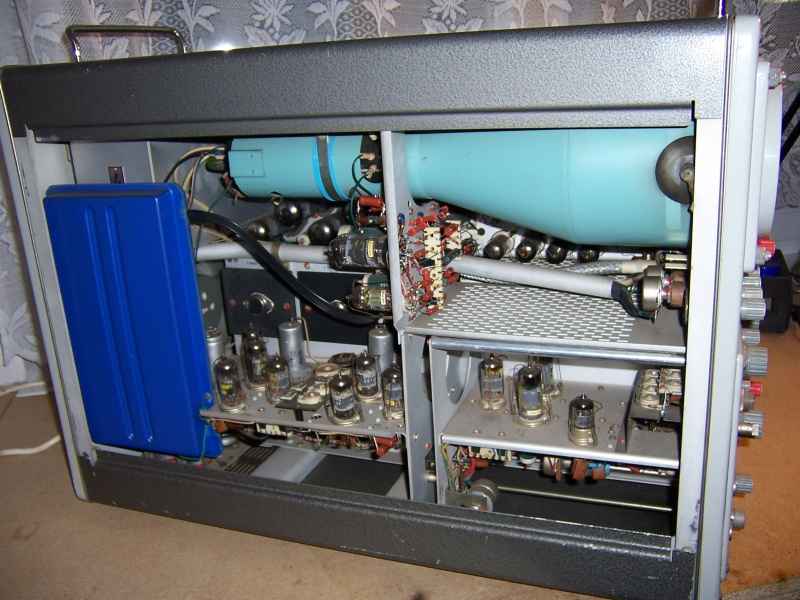

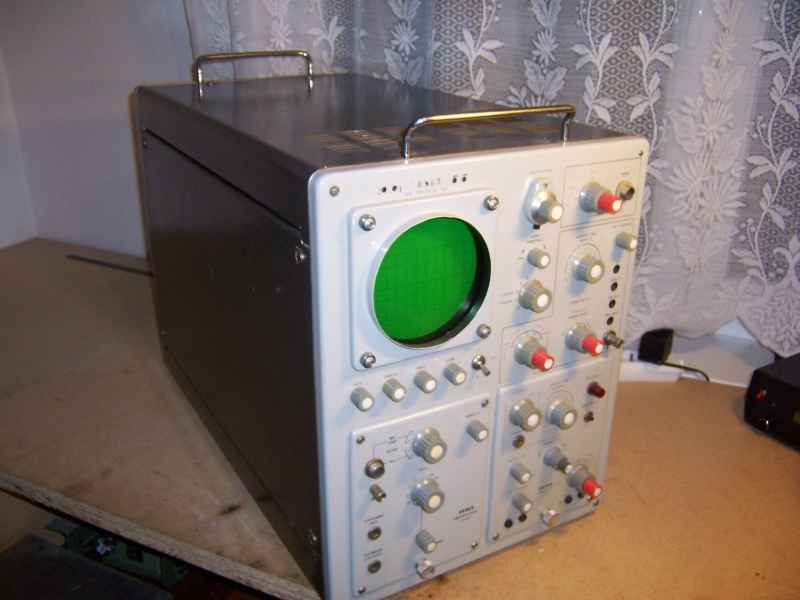

Tak takto popisují tento osciloskop přímo v manuálu přístroje. Mě se jej podařilo senat od jednoho staršího radioamatéra. Né náhodou se mu přezdívá autobus díky svým velkým rozměrům, hlavně délky. V přístroji je osazena obrazovka B13S8 s metalizovaným stínítkem o průměru 13cm. Šířka pásma je 30MHz a maximální vstupní napětí je 400V. Osciloskop je převážně elektronkový (obsahuje 49 elektornek), váží 36kg a jeho příkon je 650VA !!

Hlavním účelem je poskytnutí dokumentace a možnost nahlédnout do útrob přístroje. Dokumentaci naleznete ZDE.





Osciloskop je s ruskými popiskami což mi zezačítku dělalo problémy v ovládání, ale časem se na popisky již ani nedíváte.

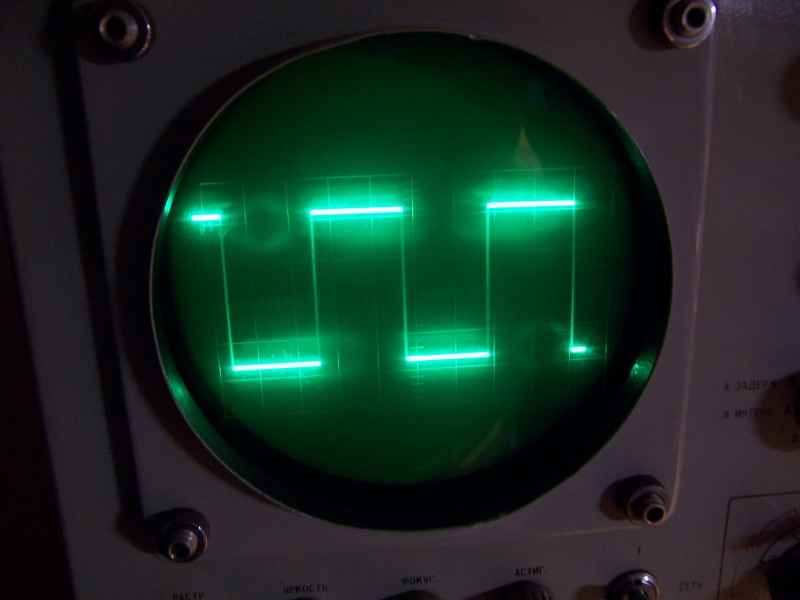

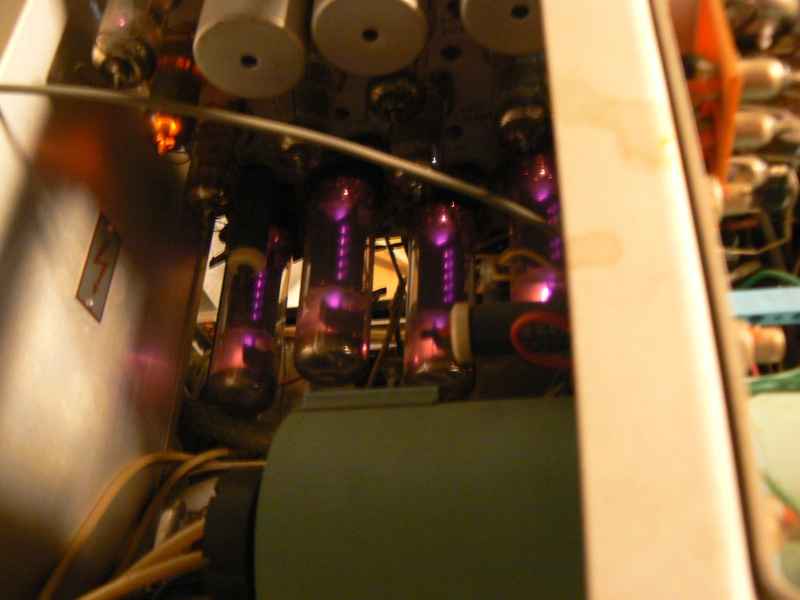

Při zapnutí se z větracích otvorů line záře žhavících elektronek a rozjíždění vetilátoru připomíná turbínu. V zimním období netřeba topit, jelikož při měření máte vytopeno za 15minut. Na poslední fotografii lze vidět průběh z kalibračního generátoru. Osciloskop mě až mile překvapil ostrostí paprsku, kterému se paprsek BM556A nemůže rovnat.
