Po dokončení zesilovače s TDA2050 a připojení dvou předních reproduktorů k PC, jsem už tehdy zjistil že mi chybí nízké kmitočty. Přední repro totiž zahrají jen vysoké a střední kmitočty. Jelikož už při stavbě zesilovače jsem přemýšlel o následném připojení subwooferu přidal jsem tak třetí TDA2050 a nechal ho zatím bez připojeného výstupu.

U známého jsem si nechal vyrobit bednu z dřevotřísky o rozměrech 250x400x300.
Následoval výběr subbassového reproduktoru. Koupil jsem repro velikosti 6,5" s impedancí 4R a výkonem 30W. Dále je potřeba vyřešit výhybku. Chtěl jsem si dolní propust LC vyrobit sám, ale nález v hadexu mě přesvědčil a tak jsem ji koupil. Jedná se o dolní propust LC s dělícím kmitočtem 120Hz a max. 4R/100W, mám tedy velkou výkonocou rezervu.

Když už jsem měl bednu doma, stačilo přidělat repro a výhybku. Připojení jsem vyřešil zezadu klasickými repro svorkami.

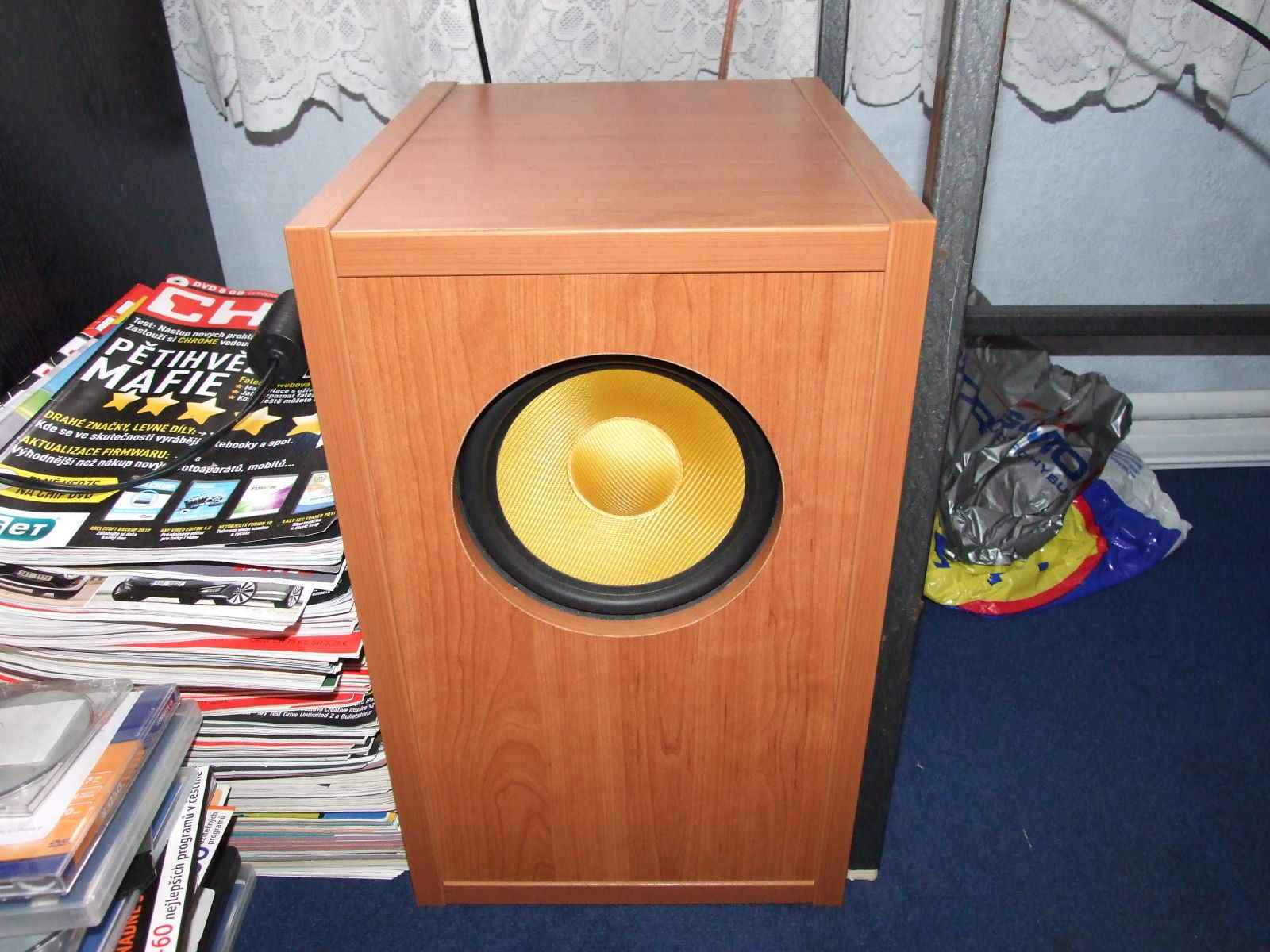

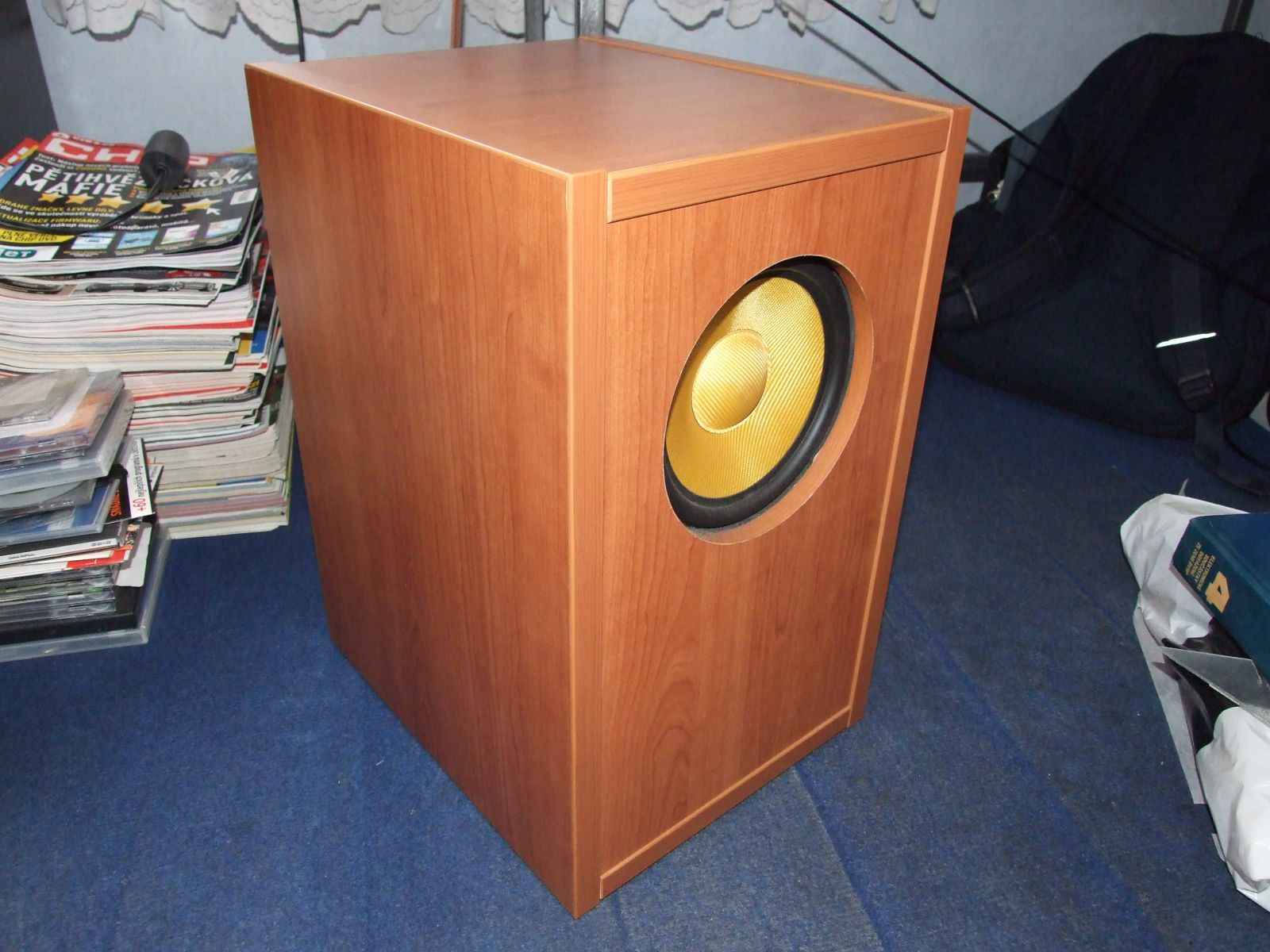

Hotový subwoofer

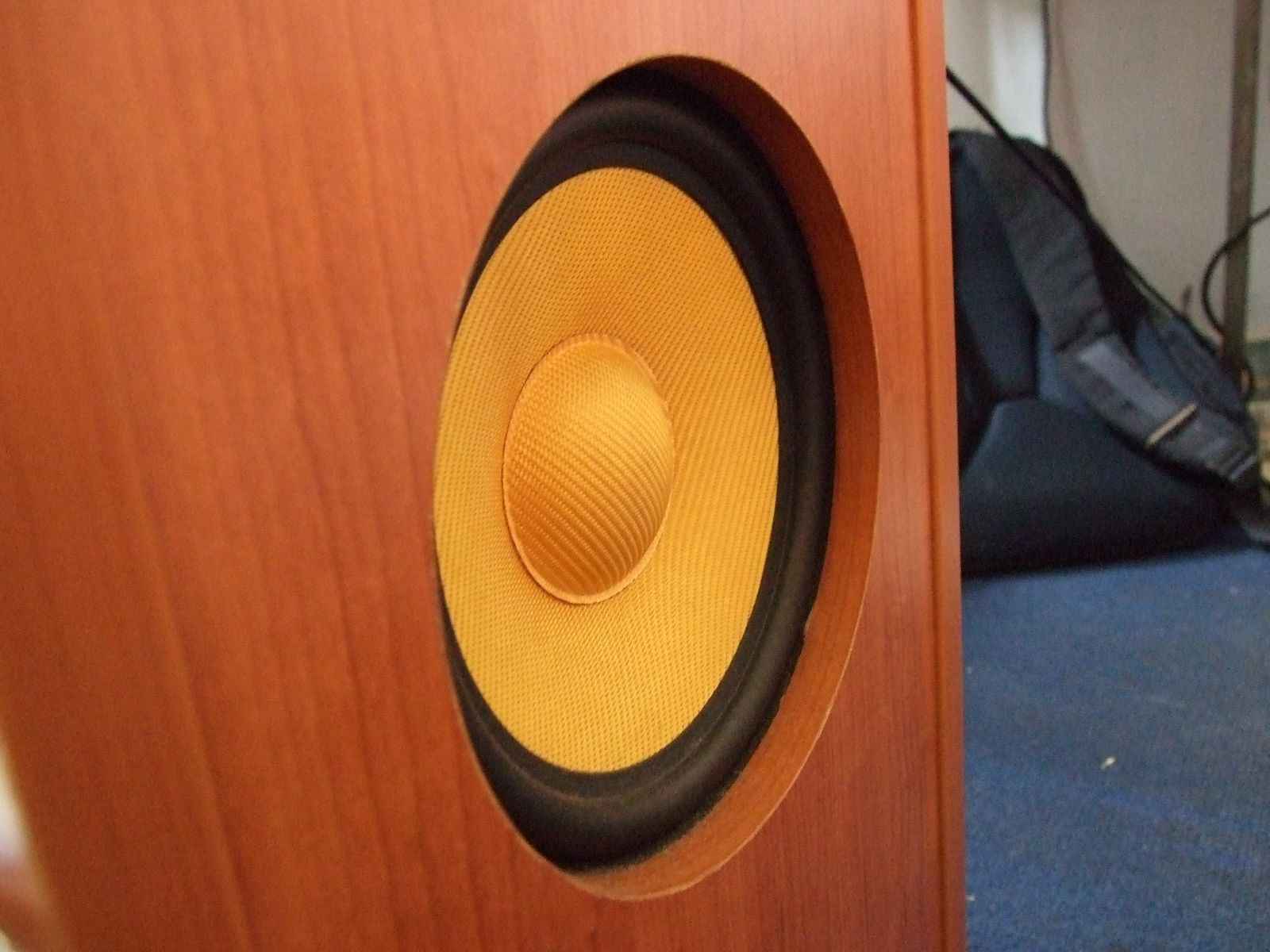

Detail vnitřního zapuštění reproduktoru
