Actidamp Mk2 - Předzesilovač pro gramofon
Teslatron - 29.1.2015, 10:22 - před 10 lety a 10 měsíci Audio
Pokud to s poslechem gramofoných desek myslíme vážně, pořídíme si gramofon s magnetodynamickou vložkou. Takový gramofon (až na vyjimky s vestavěným zesilovačem) má výstupní napětí signálu z přenosky oko 5mV což je velmi málo k vybuzení jakehokoliv zesilovače, je ho tedy zapotřebí zesílit.

Na internetu je celá řada schémat předzesilovačů pro magnetodynamickou přenosku, vetšina jich je tranzistorových o dvou, třech a více tranzistorech, fungují a svůj učel splní konečně slyšíme co je na gramofonové desce nahráno. Jelikož jsou ale gramofonové desky nosiči opravdu velmi kvalitního analogového zvuku, tak takovýmto jednoduchým zapojením dvou tranzistorů si tu opravdovou kvalitu nevychutnáme.

Proto Pavel Dudek vytvořil řadu předzesilovačů Actidamp Mk II až Mk IV, které se snaží zvuk zesílit co nejvěrohodněji originálu bez skreslení a nežádocích vlivů a zvuk. Jelikož vlastním gramofon Tesla NC440 s osazenou vložkou dříve OMB5E dnes již AT95E rozhodl jsme se postavit typ Mk II. který je svou složitostí a finanční náročností v poměru cena/kvalita nejlepší volbou. Typ Mk III. a Mk IV. bych si dovolil říct je vhodné stavět v případě, že vlastníme kvalitnější gramofon s kvalitnější přenoskou.

Čili smyslem tohoto článku je prezentovat můj výrobek, podělit se o postřehy při stavbě, poskytnout volně šířitelné vyrobní podklady a inspirovat vás také ke stavbě.

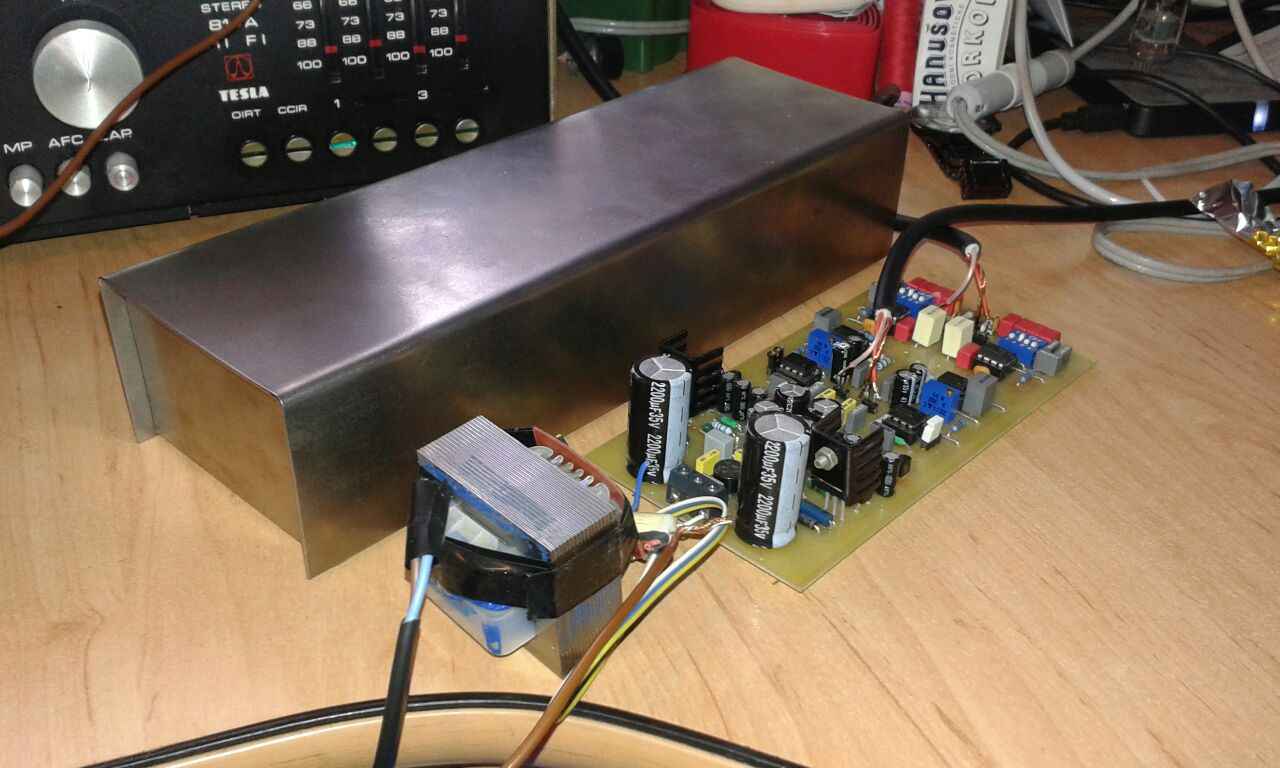

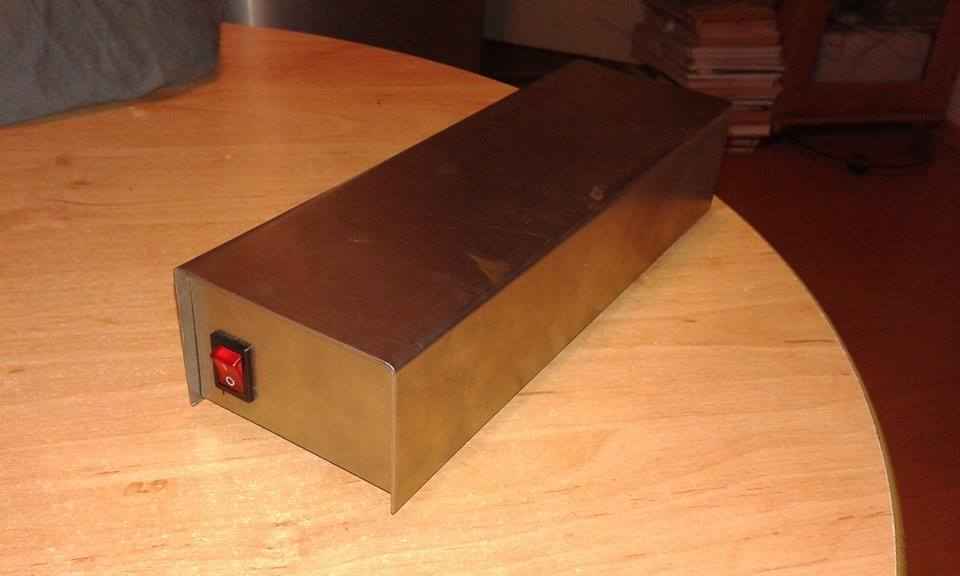

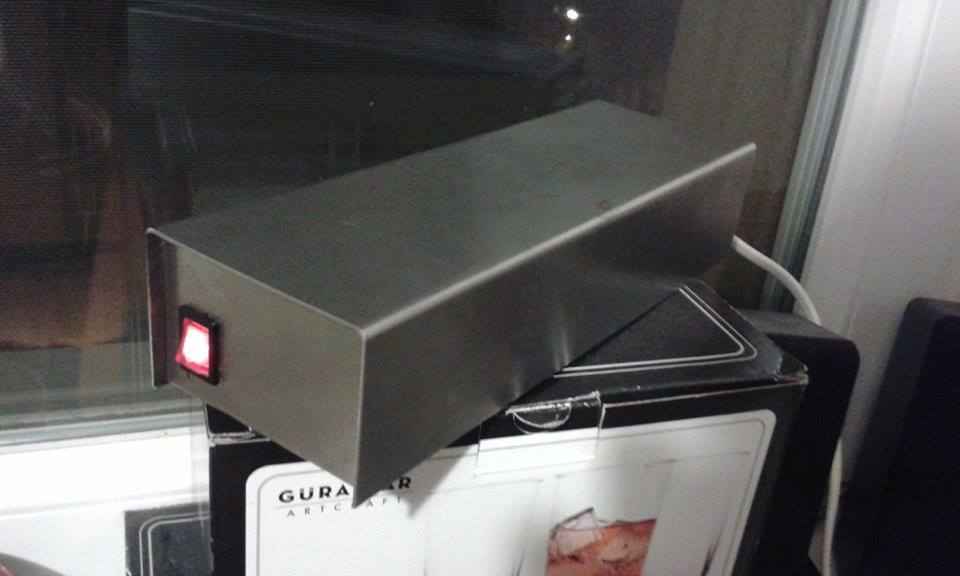

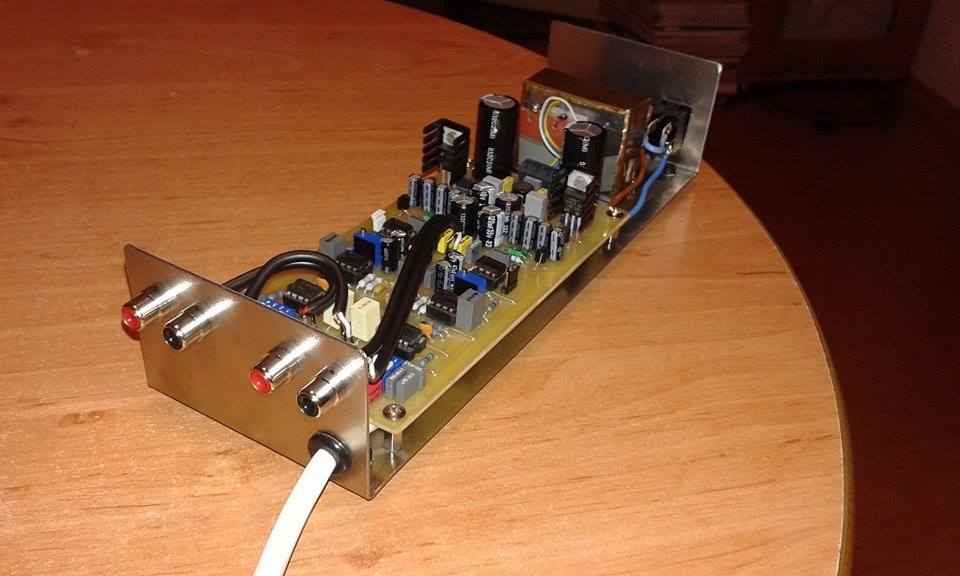

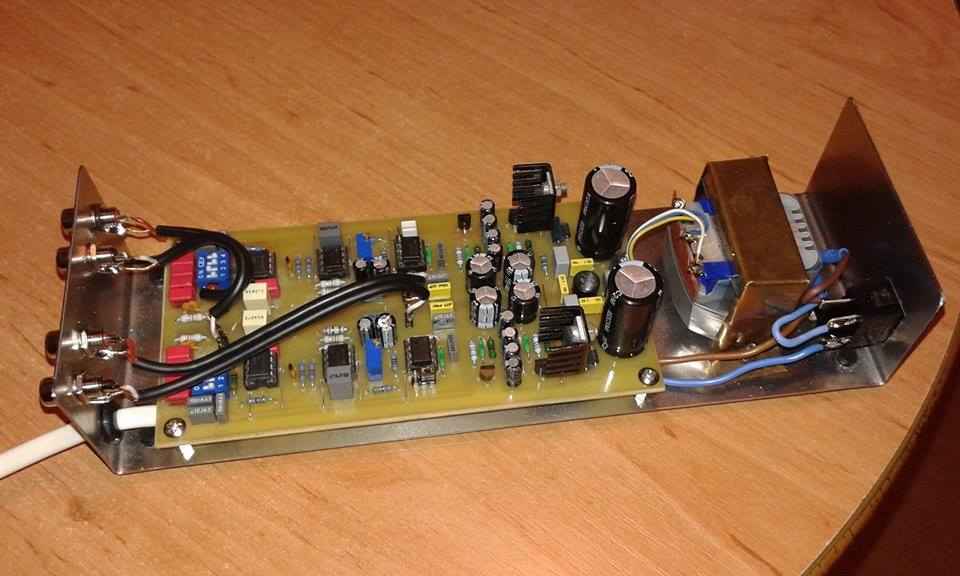

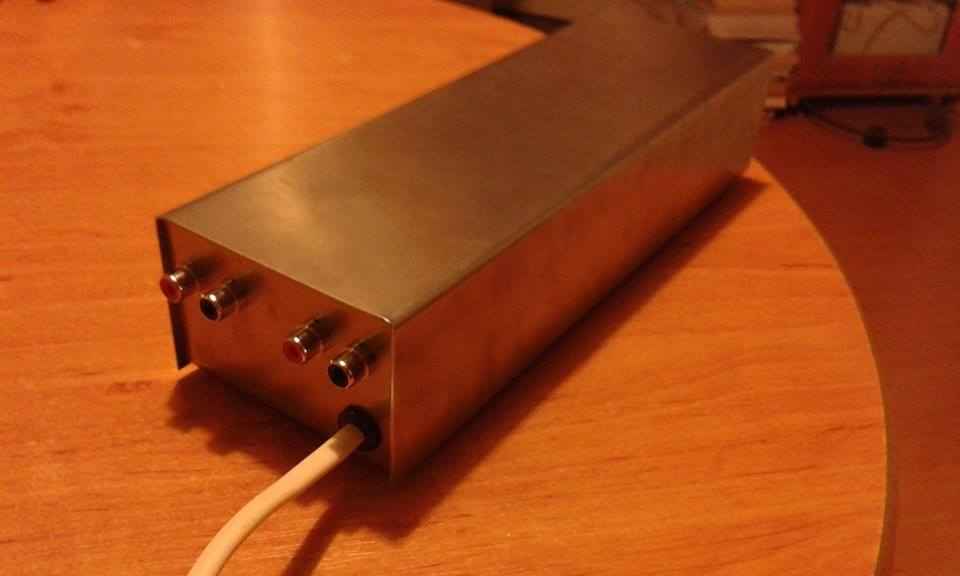

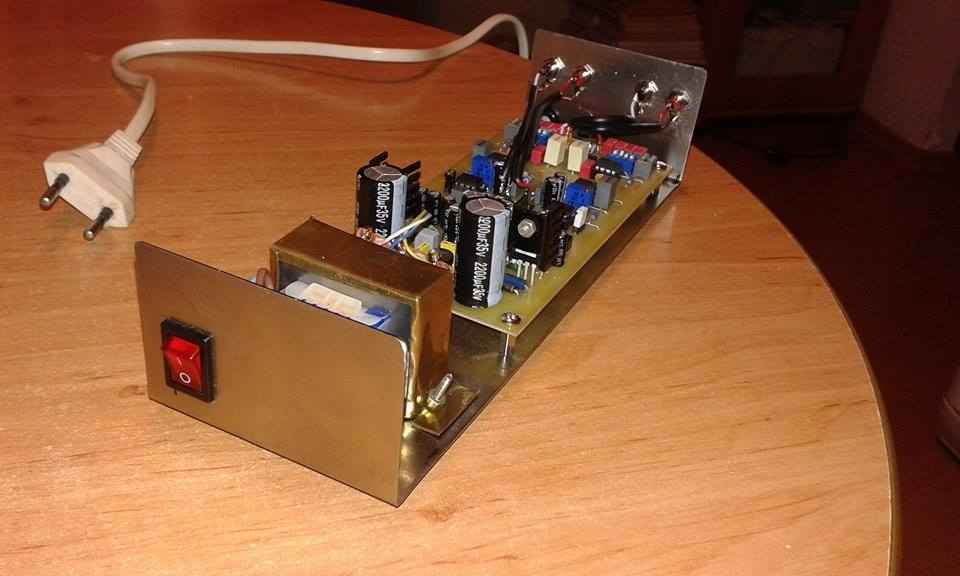

Má konstrukce:















Jak předzesilovač hraje se můžete přesvedčit zde:



(Pro ty méně znalé, vinyl rip znamená to, že zvuk kamery je vypnut a je vložen záznam zvuku nahraneho přimo z vystupu předzesilovače.)

Actidamp prošel od jeho vytvoření řadou změn tou nejvyznamější je asi sloučení obou kanálů do jedne DPS a použití moderních součástek. DPS s podklady vytvořil Dahnam z audiowebu zacož mu patří velký dík. Actidamp lze osadit více druhy operačních zesilovačů, já jsem použil NE5534 a LF356, lze také použít LF411 nebo staré původní MAC156. Při oživování bych zdůraznil aby jste před osazením operačních zesilovačů do patic změřili napětí na zdroji jelikož použité operační zesilovače pracují s maximálním napětím 18V a při této hranici ochzázejí pro je lepší dát napětí zdroje trochu níže, to provedeme změnou odporů R301 a R303 já z původní hodnoty 120R musel jít až k hodnotě 150R, odpory vybíráme tak aby hodnoty byly co nejpřesnější aby i výstupní napětí zdroje mělo stejnné hodnoty jak v kladné tak záporné větvi, dodržení hodnot odporů co nejpřesněji je důležité v celém zapojení proto doporučuji nakupovat odpory s tolerancí 1% Také je vhodné si pohlídat výrobce operačních zesilovačů a vyhnout se levnějším čínským kopiím s horšímy parametry. V GME takovéto operační zesilovače nenajdete, hledejte spíše u prodejců, kterí uvádí a mohou doložit výrobce to je například TME.

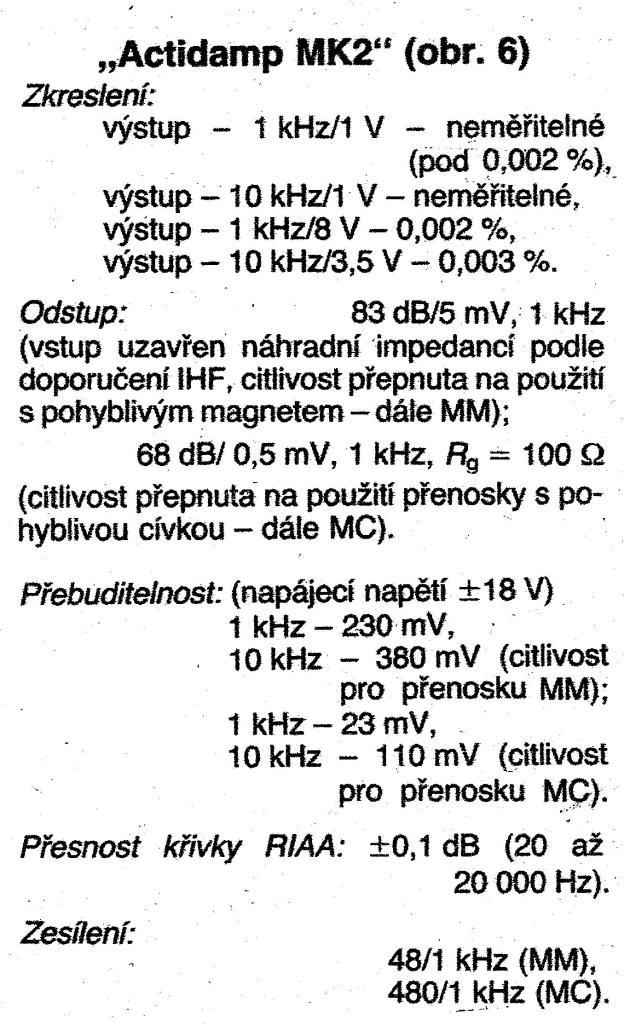

Někoho by mohly zajímat také parametry čili parametrdy které udává pan Dudek ke svemu předzesilovači jsou:

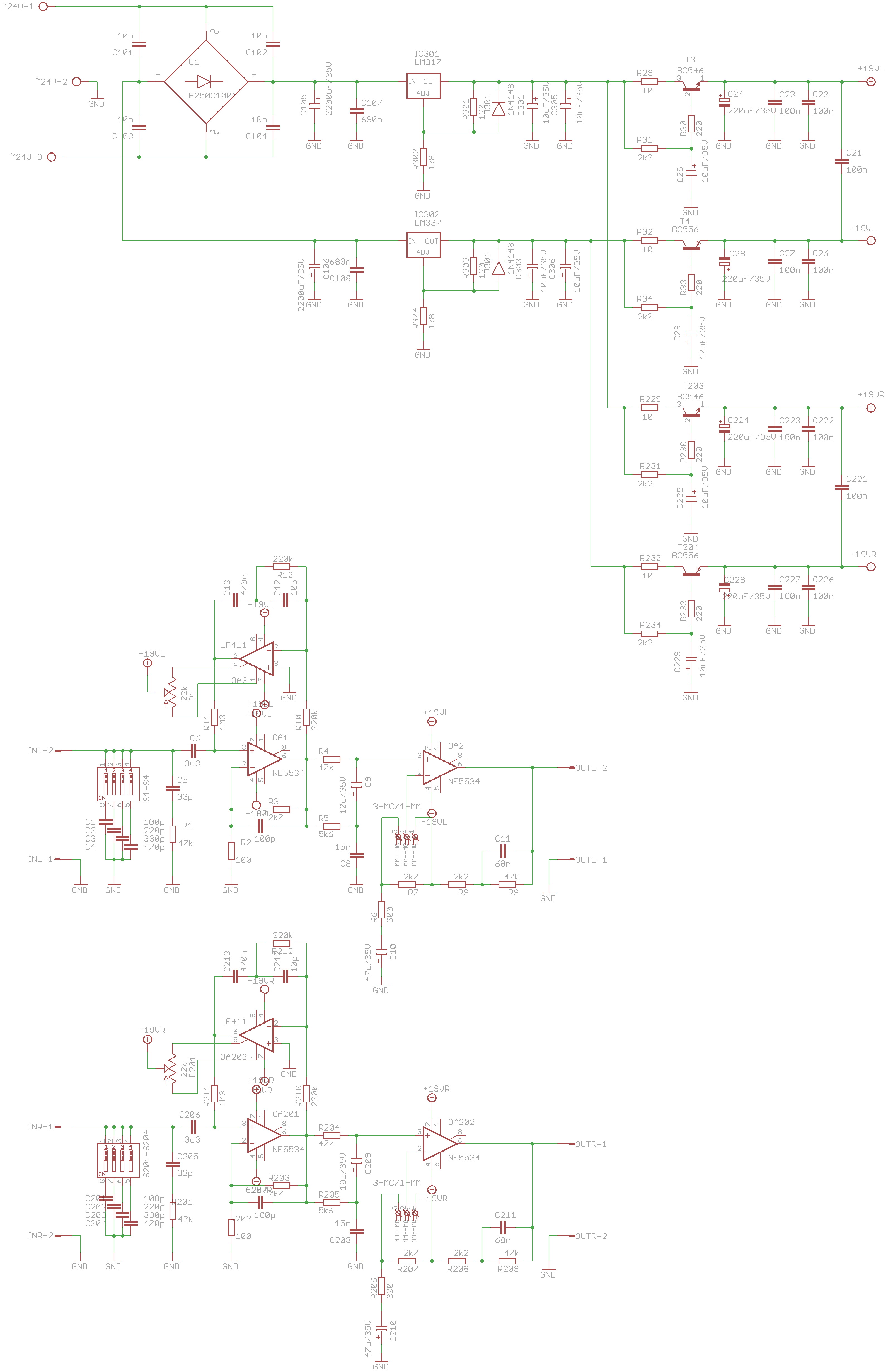

Schéma předzesilovače Actidamp Mk II



Osazovací plán:



Deska pro tisk v PDF
Komentáře52
  • Avatar

    BOM

    1.6.2024, 19:03 - před 1 rokem a 6 měsíci

    BOM link
    https://github.com/dhamanxx/Ac/blob/main/partmk2.txt

  • Avatar

    BOM

    1.6.2024, 18:51 - před 1 rokem a 6 měsíci

    https://jmp.sh/s/4BINmrlEQjXXJd9Y23s9

  • Avatar

    Odpory

    30.3.2023, 21:33 - před 2 lety a 8 měsíci

    odpory 1percentne su potrebne iba do signalovej trasy.
    do stabilizatorov lm317 aj nasobicov stacia aj 20percentne nepresne odpory..

    .

  • Avatar

    Actidamp

    30.3.2023, 21:16 - před 2 lety a 8 měsíci

    Na kvalitny preamp stacia aj dva transistory Len ked treba dlhsi kabel treba pridat aj treti emitorovy sledovac na vystup.
    samostatne kapacitne nasobice v aktidamp2 su nepotrebne staci bud jeden lm7815 bez nasobica alebo
    bez stabilizatora iba jeden kapacitny nasobic.
    Samostatne nasobice boli pouzivane na aktidamp4 ale tam boi realne dovody kvoli vysokemu
    poctu operakov  s velkym odberom prudu a vyluceniu chladicov a hlavne aj preto lebo
    ACtidamp4 mal na vstupnom diferencialy tranzistory 2sk170 bez zdroja konstantneho prudu.
    Sumova vyhoda actidamp2 oproti jednocipovemu ne5534A dosahuje pri najvacsom optimizme okolo 2dB ale aj to az pod urovnou sumu platne a to uz je rozumny dovod nepouzivat taketo zbytocne zlozite zapojenie, odporucil by som radsej jednocipove ne5532A alebo jrc4580.



  • Avatar

    Mek

    23.10.2020, 17:55 - před 5 lety a 2 měsíci

    Podklady tu nie su, v scheme a na DPS su chyby, a video nefunguje. Ludia vypisuju do komentarov ziadosti o podklady.
    A autor namiesto aby to opravil, sa tu na to vykaslal. Ja rovnaku chybu neurobim a ked to postavim, zverejnim to na mojom webe (mekweb.eu).

  • Avatar

    michal

    19.3.2020, 19:04 - před 5 lety a 9 měsíci

    Nenasel by se nekdo kdo by mi poslal Eagle soubory a seznam soucastek? malickej.mg@tiscali.cz Predem dik

  • Avatar

    Vlada

    16.2.2020, 21:05 - před 5 lety a 10 měsíci

    Zdravím, mohu poprosit taktéž o zaslání souboru Eagle a seznam součástek? tlamkavladimir@seznam.cz
    Díky

  • Avatar

    Temsi

    7.11.2019, 21:37 - před 6 lety a 1 měsícem

    Problém to nebyl, pamatuju si, že to Teslatronovi hrálo bez brumu

  • Avatar

    reeb

    6.11.2019, 13:22 - před 6 lety a 1 měsícem

    souhlas, zvlast levne presycene , vyzarujici

  • Avatar

    Temsi

    18.3.2019, 21:26 - před 6 lety a 9 měsíci

    Je mi to líto, ale podklady pro předzesilovač byly po přeinstalaci PC ztraceny, snad půjdou dohledat na googlu...

  • Avatar

    MiroG

    15.2.2019, 12:06 - před 6 lety a 10 měsíci

    gajdzikmiro@gmail.com

  • Avatar

    MiroG

    15.2.2019, 12:06 - před 6 lety a 10 měsíci

    Dobrý deň.

    Prosím Vás o podklady ku stavbe, plošný spoj, súčiastky.

    Ďakujem.

  • Avatar

    Milan Merhaut

    6.1.2019, 22:28 - před 6 lety a 11 měsíci

    Dobrý den, mohl bych také požádat o seznam součástek?
    Předem děkuji za odpoveď.
    Milan Merhaut
    mery.m@tiscali.cz

  • Avatar

    Jirka

    5.11.2018, 00:12 - před 7 lety a 1 měsícem

    Jaký máte názor na použití dvou totožných spínaných zdrojů pro napájení při konstrukci do jedné krabičky? Třeba vnitřky nějakých solidnějších miniaturních napáječů, nabíječů a pod. Samozřejmě zkontrolovaných, aby nebyly samy zdrojem nějakého dalšího rušení.

  • Avatar

    LaLaLand

    21.9.2018, 21:03 - před 7 lety a 3 měsíci

    Chce si to dát záležet a rozhodně trafo do jiný krabičky, AC napájení pryč od signálovch cest a obvodů.

  • Avatar

    reeb

    10.7.2018, 22:05 - před 7 lety a 5 měsíci

    Souhlas..

  • Avatar

    Chorche666

    3.3.2018, 01:27 - před 7 lety a 9 měsíci

    Nesmysl.Je to jednoduche a chodi to na prvni pokus!Ss ofset na vystupu se nastavi bud podle multimetru nebo se nemusi ani kolikrat nastaveni zapojovat a je to ok...

  • Avatar

    pcsound

    13.2.2018, 21:22 - před 7 lety a 10 měsíci

    mohl bych pozadat o desku pro Eagle?Dekuji
    hornak.active@email.cz

  • Avatar

    Honza

    3.2.2018, 14:24 - před 7 lety a 10 měsíci

    Pokud jte úplný začátečník, radil bych to nestavět. Musí se nastavit kompenzace ss složky a pod.

  • Avatar

    Thomas69

    5.1.2018, 22:32 - před 7 lety a 11 měsíci

    Dobry den o zaslani seznamu sočastek v amaru je nemohu najit.Email micker@post.cz  Děkuji za odpověd.

  • Avatar

    LaLaLand

    6.11.2017, 18:07 - před 8 lety a 1 měsícem

    Hraje bezvadně, na první zapojení.  Stavba není tak náročná, jak se zdá, při troše soustředění, bude hrát na první zapojení.
    Děkuji za skvělý podklad zde.

  • Avatar

    reeb

    11.3.2017, 08:23 - před 8 lety a 9 měsíci

    I když se to nezdá upravená Mk2 na oboustranné DPS s rozlitou zemí ,hraje ještě o poznání lépe..nejspíš lepší odolnost vůči vf rušení

    http://reebaudio.webnode.sk/fotogalerie/#mk2-4-3-jpg

  • Avatar

    Rocker61

    5.3.2017, 07:33 - před 8 lety a 9 měsíci

    Dovolte, prosím poznámku - Actidamp a trafo v jedné krabici není dobrý nápad .

  • Avatar

    misakq

    16.1.2017, 13:26 - před 8 lety a 11 měsíci

    Dobrý den,
    super návrh, také bych poprosil o seznam součástek a data pro Eagle...
    Děkuji!
    meiky.knightZAVseznam.cz

  • Avatar

    Marek

    23.8.2016, 16:15 - před 9 lety a 4 měsíci

    Halo halo, perfektní, chci si postavit. Rovněž bych se chtěl připojit k žádostem o seznam součástek .Je možno ?
    Díky
    msliva@mailcity.cz

  • Avatar

    Filip

    10.8.2016, 23:30 - před 9 lety a 4 měsíci

    Hi!
    I from Poland this is possible to get BOM and PCB in eagle format or PDF but black??? :)
    filiporlo (at) gmail.co m

  • Avatar

    Temsi

    9.6.2016, 12:18 - před 9 lety a 6 měsíci

    Zdravim, podklady uz nejsou k dispozici, pohledejte na googlu.

  • Avatar

    Filip

    9.6.2016, 06:59 - před 9 lety a 6 měsíci

    Dobrý den, mohl bych Vás také poprosit o zaslání seznamu součástek a souboru do Eagle na actidamp II. Dostal se ke mně gramofon TESLA NC 430 a sháním se po předzesilovači.

    Děkuji
    filip.dvorak(zavináč)gmail.c om

  • Avatar

    Honza

    28.2.2016, 13:10 - před 9 lety a 9 měsíci

    Dobrý den, prosím Vás taktéž o zaslání seznamu součástek a pokud byste mohl, tak i soubor pro eagle. Myslím, že nadešel čas nahradit integrovaný předzesilovač u mé NZC420 něčím kvalitnějším :-)

    Děkuji
    jan.kufner(zavináč)gmail.com

  • Avatar

    Temsi

    18.1.2016, 14:55 - před 9 lety a 11 měsíci

    Zdravím, odešlu večer
